การใช้งานโปรแกรม LTspice เบื้องต้น



โปรแกรม “LTspice” เป็นโปรแกรมประเภท SPICE (Simulation Program with Integrated Circuit Emphasis) ซึ่งจะนำมาใช้สำหรับจำลองการทำงานของวงจรไฟฟ้าและอิเล็กทรอนิกส์ โดยจะสามารถเริ่มต้นใช้งานไดดังนี้

1. คลิกที่ New Schematic เพื่อสร้างพื้นสำหรับวาดวงจรใหม่
   โดยที่ตัวโปรแกรมจะมีแถบเครื่องเมือพื้นฐานสำหรับวาดวงจรดังนี้


2. ทำการวาดวงจรที่ต้องการจำลองการทำงาน
3. คลิกขวาที่ตัวอุปกรณ์เพื่อกำหนดค่าของอุปกรณ์ R และ C โดยที่ค่าของตัวเก็บประจุจะกำหนดเป็นเลขยกกำลัง (1e-6 มีค่าเท่ากับ 1x10^-6 หรือมีค่าเท่ากับ 1 ไมโคร)

4. คลิกขวาที่แหล่งจ่ายแรงดัน จากนั้นเลือก Advanced

5. เลือก SINE เพื่อกำหนดให้เป็นแหล่งจ่ายไฟฟ้ากระแสสลับ จากนั้นกำหนดค่าต่างๆของแรงดันไฟฟ้ากระแสสลับ

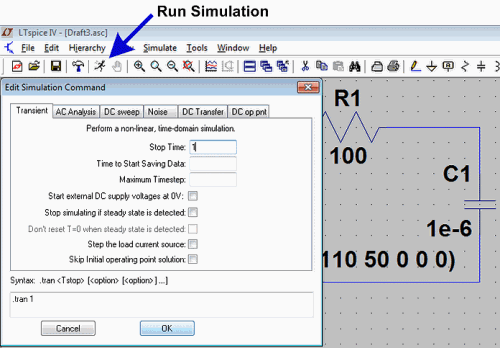

6. คลิกที่ Run Simulation เพื่อเริ่มการจำลองการทำงาน และกำหนดช่วงเวลาในการจำลองการทำงานในช่อง Stop Time

7. นำเมาส์ไปคลิกในจุดที่ต้องการจะวัดสัญญาณแรงดันดังรูป จากนั้นโปรแกรมจะปรากฏรูปคลื่นของแรงดันที่จุดนั้น

8. นำเมาส์ไปคลิกอุปกรณ์ที่ต้องการจะวัดสัญญาณกระแสที่ไหลผ่านดังรูป จากนั้นโปรแกรมจะปรากฏรูปคลื่นของกระแสไฟฟ้าไหลผ่านอุปกรณ์นั้น
